Filtr cyklonowo-cylindryczny o oznaczeniu JCE.

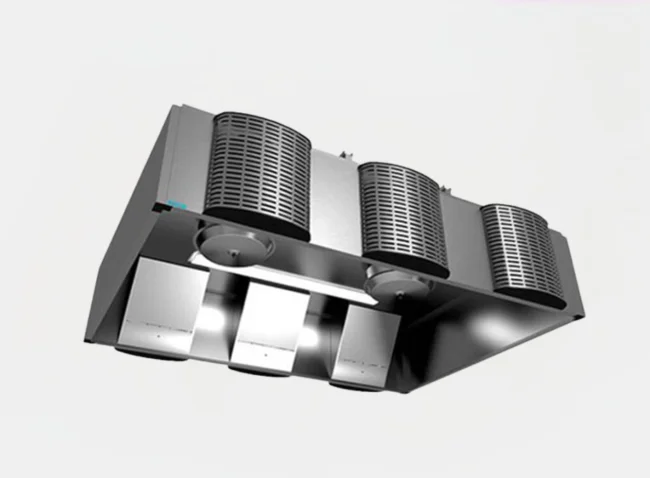

Okap wyciągowo-nawiewny z wiązką wspomagającą i możliwością zastosowania 5 różnych wariantów filtracji.
Okapy wyciągowo-nawiewne Jeven typu JSI przeznaczone są do stosowania nad urządzeniami generującymi tłuszcz w trakcie wykonywania posiłków. Okapy posiadają efektywne nawiewniki wyporowe świeżego powietrza do strefy pracy. Okapy JSI wyposażone są w system wiązek wspomagających przechwytywanie zanieczyszczeń i oparów do wnętrza okapu
Okapy Jeven wyróżnia jakość sama w sobie. To nie wszystko – o ich klasie decyduje szereg funkcjonalności.
Cechuje je:
indywidualne dopasowanie do danej inwestycji i konkretnej technologii kuchni
brak ścian działowych na łączeniu modułów
duża elastyczność kształtów i wymiarów okapów
bardzo wysoka skuteczność filtracji tłuszczu, potwierdzona wykonanymi badaniami
wysoka ergonomia filtrów, które można myć w zmywarce
możliwość współpracy z systemami o zmiennym przepływie powietrza przy zastosowaniu filtrów: TurboSwing i UV-Turbo
możliwość regulacji kierunku powietrza nawiewanego oraz demontażu nawiewników – łatwość w utrzymaniu czystości
zainstalowane na nawiewie przepustnice, które jednocześnie pełnią funkcję tłumików
nowoczesny, charakterystyczny design
ergonomia sprawiająca, że serwis jest szybki i sprawny
przepływu powietrza zarówno na nawiewie jak i wywiewie
W trosce o najwyższą jakość obsługi naszych klientów, każde województwo posiada dedykowanego opiekuna którego zadaniem jest doradztwo i wsparcie. Znajdź swojego opiekuna wybierając województwo z listy:
Wlot powietrza nawiewanego z centrali wentylacyjnej lub wentylatora nawiewu do komory ciśnieniowej okapu odbywa się poprzez króciec wlotowy. Powietrze kierowane jest z tej komory do nawiewników i do dysz formujących wiązki wspomagające.
Nawiewnik okapu nawiewa świeże powietrze do strefy kuchni. W dolnej części nawiewnika znajdują się dysze obrotowe przeznaczone do indywidualnego ustawienia i manualnej regulacji kierunku wypływu powietrza.
Zanieczyszczenia powstałe podczas termicznej obróbki żywności wciągane są do wnętrza okapu.
Dysze z komory ciśnieniowej formują strumień świeżego powietrza w postaci wiązek wspomagających, które indukcyjnie wspomagają skierowanie zanieczyszczeń i oparów do wnętrza okapu.
Cząsteczki tłuszczu są wytrącane w filtrach tłuszczowych. Następnie tłuszcz spływa do zbiornika pod filtrem typu JCE, JFF, UV Combilux, TurboSwing, UV Turbo (zdjęcie z lewej przedstawia filtr cyklonowo-cylindryczny). Konstrukcja zbiornika na tłuszcz zapobiega ewentualnemu cofaniu się tłuszczu do filtra.
Wyciąg powietrza, po oczyszczeniu w filtrach tłuszczowych, odbywa się poprzez króciec wylotowy.

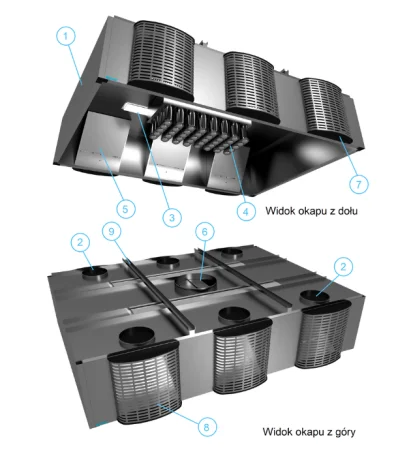

Obudowa zewnętrzna okapu.
Króćce przyłączeniowe wlotu powietrza nawiewu, za którymi znajdują się przepustnice/tłumiki.
Oświetlenie.
Filtry tłuszczowe (różne typy: JCE, JFF, UV Combilux, TurboSwing, UV Turbo) wraz z króćcem służącym do pomiaru wielkości strumienia przepływu powietrza wyciąganego (zdjęcie z prawej przedstawia filtr cyklonowo-cylindryczny).
Komora ciśnieniowa z dyszami formującymi wiązki wspomagające wraz z króćcem służącym do pomiaru wielkości strumienia przepływu powietrza nawiewanego.
Króciec przyłączeniowy powietrza wyciąganego z przepustnicą regulacyjną umieszczoną w króćcu wylotowym.
Dysze obrotowe w nawiewniku do regulacji kierunku nawiewu bezpośredniego.

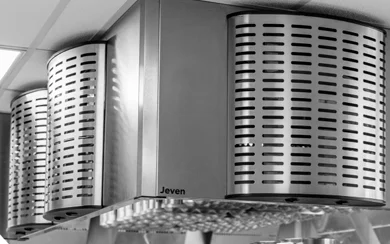

Nawiewnik świeżego powietrza do kuchni.
Wspornik konstrukcji obudowy okapu.
W okapach JSI można stosować 5 różnych typów filtrów: JCE, JFF, UV Combilux, Turbo Swing oraz UV Turbo, oferują wysoką skuteczność w usuwaniu tłuszczu i zanieczyszczeń z powietrza. Filtry TurboSwing i UV Turbo dzięki innowacyjnej technologii, w tym szybkoobrotowym, perforowanym płytom i zaawansowanym systemom filtracji, nawet przy zmiennych przepływach, utrzymują bardzo wysoką sprawność separacji tłuszczu z wywiewanego powietrza. Filtry te są łatwe w konserwacji, skuteczne w oddzielaniu tłuszczu oraz gwarantują długotrwałą trwałość, co czyni je idealnym rozwiązaniem dla wymagających instalacji wentylacyjnych.

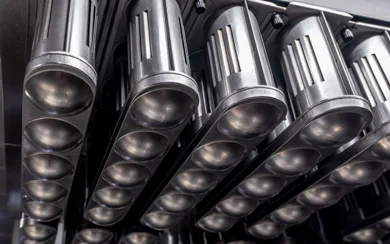

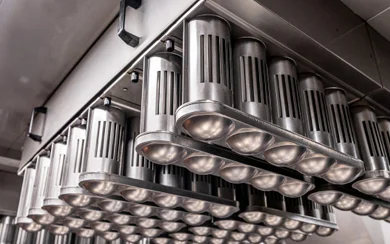

Filtr cyklonowo-cylindryczny o oznaczeniu JCE.

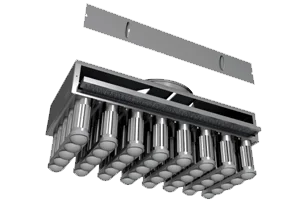

Dwustopniowy filtr składający się z progresywnego filtra siatkowego FF oraz z filtra cyklonowo-cylindrycznego JCE.

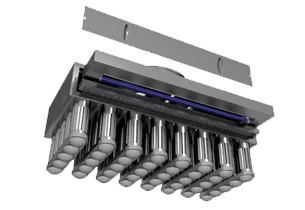

Trzystopniowy filtr składający się z progresywnego filtra siatkowego FF, filtra cyklonowo-cylindrycznego JCE oraz lampy UV.
Unikalna konstrukcja filtra – z szybkoobrotową płytą filtracyjną – filtracja jednostopniowa.

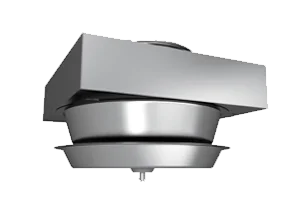

Unikalna konstrukcja filtra – z szybkoobrotową płyta filtracyjną oraz filtrem UV – filtracja dwustopniowa.

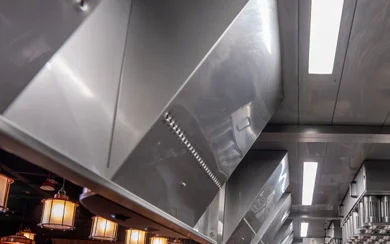

Obudowa zewnętrzna okapu wraz z króćcami przyłączeniowymi powietrza wyciąganego z okapu i nawiewanego do wnętrza okapu oraz powietrza nawiewanego z okapu do strefy pracy w kuchni.

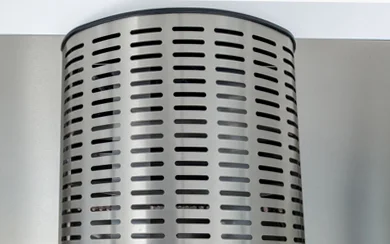

Zewnętrze elementy nawiewu świeżego powietrza wraz z regulacją ilości wypływu powietrza i dodatkowymi dyszami obrotowymi regulującymi kierunek wypływu powietrza.
Ognioodporne filtry tłuszczowe wraz z króćcami służącymi do pomiaru ilości przepływu powietrza wyciąganego.

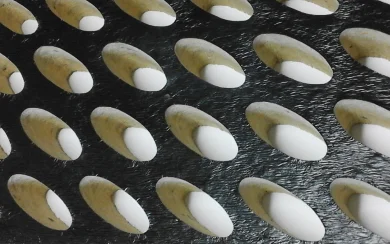

Komory ciśnieniowe nawiewu świeżego powietrza z dyszami formującymi wiązki wspomagające. komory wyposażone są w króćce pomiarowe, służące do pomiaru ilości przepływu powietrza nawiewanego.
Specjalistyczne tłumiki akustyczne spełniające również rolę przepustnic regulacji ilości powietrza nawiewanego.
Format: PDF / Rozmiar: 9,14 MB
Rozbudowane, wygodne oświetlenie, dostosowane do potrzeb Twojej kuchni.
Okapy Jeven wyróżniają się możliwością personalizacji. Dzięki temu dostosujecie je w 100% do swoich potrzeb. Oto dodatkowe funkcjonalności, w jakie można je doposażyć:
Panel sterujący FC.
Systemy przeciwpożarowe do okapów: ANSUL i Firespy.
Ściany zewnętrzne okapu JSI mogą być lakierowane na dowolny kolor z palety RAL.
Płyty maskujące przeznaczone do zabudowania przestrzeni pomiędzy górną krawędzią okapu, a sufitem.
